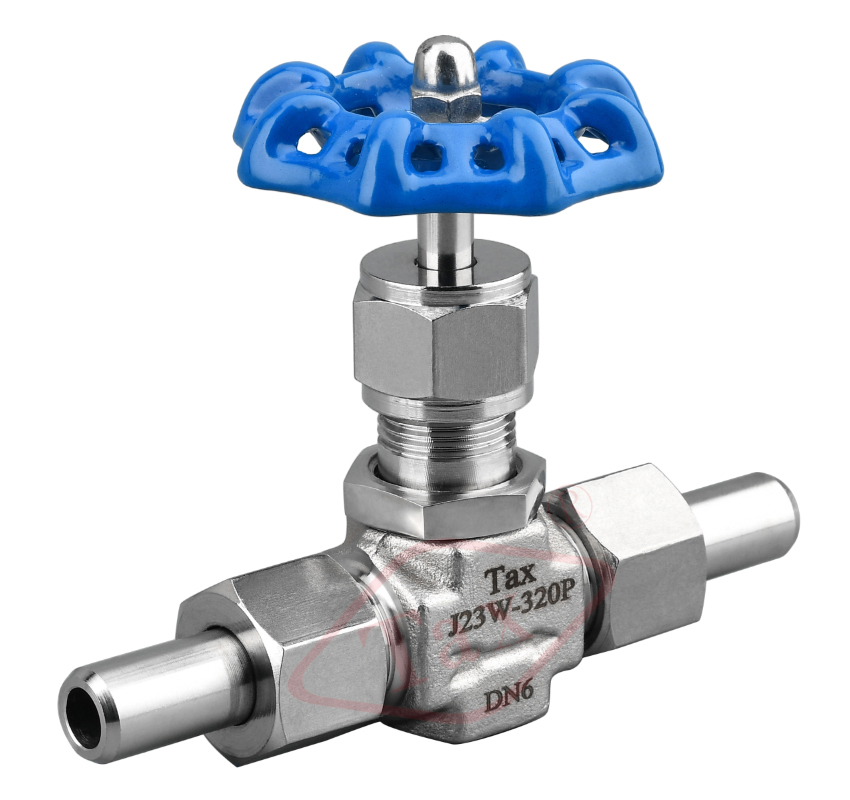

▲應用規范
1、設計制造：GB/T 12224-2005、JB/F 7747-2010
2、連接形式：內螺紋連接；承插焊連接
3、結構特征：錐面密封；活動閥瓣
4、閥門檢驗和試驗： GB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/T 1220-2007的規定

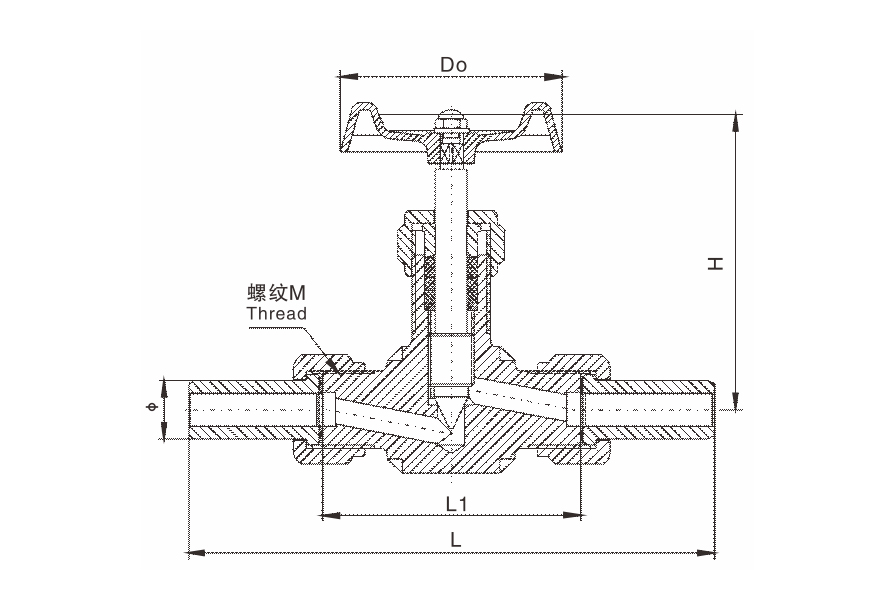

▲結構形式
▲性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 32 |
| 殼體試驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦450°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J23W-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 PTFE |
| J23W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
▲主要外形尺寸
| 規格 | M | Φ | L1 | L | H | Do | 重量 |
| DN6 | M20×1.5 | Φ14×4 | 66 | 132 | 79 | 63 | 0.55 |
| DN10 | M20×1.5 | Φ18×4 | 72 | 149 | 96 | 78 | 0.85 |
| DN15 | M30×2 | Φ22×4.5 | 88 | 182 | 112 | 98 | 1.55 |
| DN20 | M36×2 | Φ28 × 5 | 94 | 189 | 120 | 110 | 2.35 |
| DN25 | M39×2 | Φ 32 × 5.5 | 102 | 206 | 140 | 128 | 3.05 |
